产品名称：

CPK-50差压控制器

产品型号：

CPK-50

产品特点：

CPK-50差压控制器采用膜片式传感器，适用于空气、气体等中性气体和润滑油、轻燃油等液体介质。差压控制器CPK-50的差压设定值可调,调节范围70～300Kp

CPK-50差压控制器的详细资料：

◇ CPK-50主要技术性能：
   开关元件：OMRON 微动开关
   环境温度：-25～80℃
   介质温度：0～80℃
   外壳防护等级：IP65
   重复性误差：2%


抗震性能：40m/s²
触点容量：AC 220V3A500W（阻性）
安装位置：H（高压腔）接口垂直向下
          （允许倾斜15^o）

◇ CPK-50规格：

 ● 切换差不可调

◇ CPK-50设定值的调整：

    在高压（H）接口处输入高压源，在低压（L）接口处输入低压源。
    [例]：选用差压设定值调节范围为70～170Kpa的控制器，要求差压上升至120Kpa（上切换值）发出报警信号，其操作步骤如下：
    1. 将控制器的高压接口旋入压力校验台，并使开关接线座接上信号源。
    2. 将压力上升至120Kpa，此值可从标准压力计中读出。
    3. 以M4内六角螺钉扳手调整低压接口内的螺钉（顺时针方向旋转，差压设定值增大，逆时针方向旋转，差压设定值减小），在120Kpa附近切换。
    4. 改变压力值，使压力在120Kpa上下来回变化，检验开关触点的上切换值是否是120Kpa，此时下切换值应是120Kpa减去切换差（30Kpa左右），等于90Kpa左右。
    5. 在高压端、低压端同时输入高、低压信号，观察其差压是否为1205pa（若用户受调试设备的限制，此步骤可免做）。

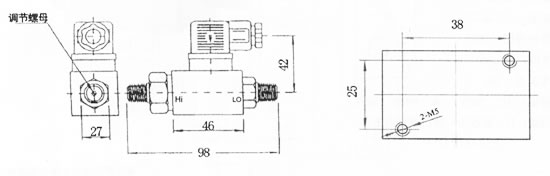

◇ CPK-50外形尺寸:                                                                           单位：mm

◇ CPK-50选用和安装：

     ● 通断电流不能大于额定值（当触点动作频繁时，最好不超过额定值的60%）。。
     ● 安装在室外时，应给予足够的防护，以免受腐蚀性气体、剧烈变化的环境温度、太阳辐射、水渗入等。
     ● 对有压力峰值及脉冲压力的介质，可安装阻尼器以消除脉冲干扰。
     ● 安装压力接口时，应夹持控制器接口的外六角接口处，防止控制器壳体与高、低接头发生松动，影响控制器性能。
     ● 高低压接口不能接反，否则控制器不动作。
