产品介绍

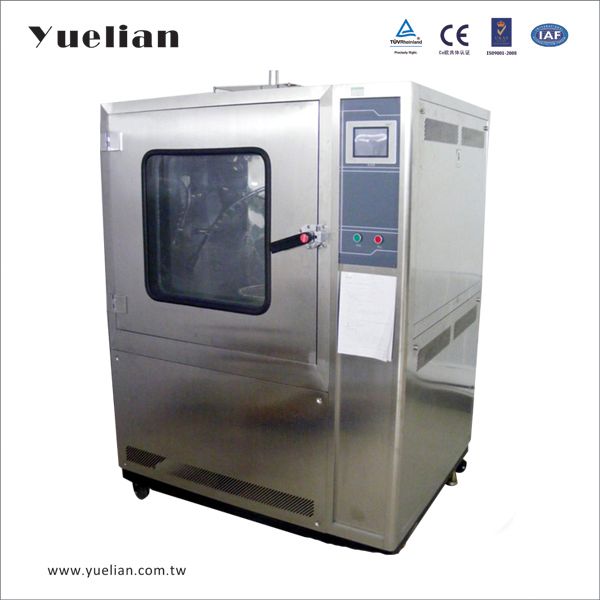

GB/T2423.38-1990标准，珠海江门箱式淋雨试验箱 RX3-4系列
产品用途
淋雨试验箱是根据国家相关标准设计制造，广泛适用于航空、航天、军工、舰船、电工、电子等行业的产品整机及零部件的淋雨的环境下模拟动态运行,以评估该产品的工作品质试验。以便对试品的性能和品质作出评价。本设备具有以下几个基本特点：
- 1、试验系统结构设计先进合理，制造工艺规范，外观美观、大方,维护保养方便。
- 2、零部件的配套与组装匹配性好，主要功能元器件均采用具有国际先进水平的原装进口件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。
- 3、设备正常运行所需的附带条件已有配备，买方只需提供动力电力和满足要求的工作环境即可。
摆管淋雨装置装置结构、工作原理
工作原理
本设备使用高压水泵，将一定压力﹑一定流量的试验用水，通过摆杆喷头淋洒在试样上，转动试验装置，改变摆杆的摆幅﹑频率，达到试验所要求的环境。
设备结构
- (1)试验箱箱体为整体结构形式，淋雨水箱﹑高压水泵﹑试验装置旋转系统位于箱体下部，控制系统位于试验箱的正下面。
- (2)试验箱为单开门，采用双层耐老化硅橡胶密封。
- (3)箱门上设有观察窗。
- (4)设备安装有开关控制的照明灯。
- (5)防水旋转接头﹑频率转换系统安装在试验箱的右面。
设备材质
- (1) 外壳冷轧钢板喷涂/工作室内壁采用SUS304镜面不锈钢板加工成型。
- (2) 专用电机、离心对流风扇
- (3) 温度测量采用进口PT-100传感器.
- (4) 硅橡胶密封条，进口防水密封旋转接头
- (5)流量调节阀，调速电机。
- (6)试样架及试样架旋转结构，玻璃观察窗。
- (7)旋转角度﹑频率转换控制系统。
摆管淋雨装置设备使用条件
| 项目 | 说明 |
| 电压 | 三相五线制 380VAC±10%； 50Hz±2% |
| 环境温度 | 5～35℃； |
| 环境湿度 | ≯85%R.H |
| 大气压 | 86～106Kpa |
| 环境条件 | 设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。 |
| 设备应水平放置于通风良好的试验室内，周围应留有充足的空间供操作及维护之用。 |
主要配置情况
| 箱体 | 结构形式 | 一体式，试验箱体与控制器、淋雨系统构成一体。 |
| 外壳材质 | 冷轧钢板静电喷涂 |
| 工作室材质 | SUS304镜面不锈钢板 |
| 保温材料 | 硬质聚氨脂发泡 |
| 控制系统 | 控制器 | 智能触摸屏程序控制器 |
| 主要执行电器辅件 | 如“施耐德”交流接触器，“欧姆龙”中间继电器，“德力西”熔断器等。 |
| 安全装置 | 1.漏电断电、过电流保护；
2.水压保护；
3.过载熔断保护；
4.接地保护；
控制系统检测到下列保护装置（单列）动作时，应能自动切断整机系统，并能进行报警提示。 |
| 随机配件 | 电源线1条； |
| 随机文件 | 原理图/保修卡/合格证/使用说明书。 |
测控系统
| 项目 | 说明 |
| 温度测量 | Pt100铂金热电阻 |
| 控制仪表 | 彩色触摸屏可编程控制器； |
| 设定精度 | 温度：0.1℃， |
| 运行方式 | 恒定（定点控制）和程序 |
| 功率控制 | 采用可控硅过零触发调功技术，控制可靠、无噪声、无电网污染。 |
1.摆杆调速控制器、转盘调速控制器均采用“施耐德”变频调速器；
2.水泵/流量计均采用国产品牌.
3.其它电器辅件均采用优质品牌产品：如“施耐德”交流接触器，“欧姆龙”中间继电器，“德力西”熔断器等。 |
技术参数
| 温度范围 | 常温 |
| 喷水管弯半径 | 375mm |
| 喷水管弯内径 | 16mm |
| 喷水管摆动幅度 | 60°、90°、135° |
| 喷嘴孔直径与间距 | 0.4mm/50mm |
| 工作室尺寸 | 深1000×宽1000×高1000mm (可根据客户要求订制合适尺寸) |
| 淋雨水压 | 约80Kpa～892Kpa |
| 水流量可调 | 流量为0.6L/min |
| 试验台面积 | ￠350mm |
| 工作台转度 | 1～17r/min |
| 散水孔孔径 | 约1mm |
| 散水孔孔数 | 约100个 |
| 淋水距离 | 1m |
| 夹角喷射杆 | 0°～90°可调 |
| 喷嘴距物品 | 不大于250mm |
| 水流供水量 | 25.4L/min可调 |
| 摆动频率 | 高级变频器调器调速 |
| 能满足水试验中的摆动管法(Rb2.1)和手持洒水器法(Rb2.2) |
| 功率 | 380VAC/4.8Kw 三相五线制电源 |
| 满足标准 | GB/T2423.38-1990 GB4942-93 IEC60529 GB4208-2006
《电工电子产品基本环境试验规程》
试验R：水试验方法 IPX3 IPX4 |
| 验收标准 | 环境试验设备检测方法/双方技术协议。 |
| 以上产品运行技术数据均在室温25℃±5℃，相对湿度≤85%R.H，空载条件下测得。 |
安全保护
- 1、本试验箱满足国家电工安全标准，布线规范，各接线端口均有明确标注，无裸露；
- 2、工作室与各电源绝对绝缘，安全可靠；
- 3、完善的安全保护功能（如下）；
- 1）可靠的接地保护装置；
- 2）漏电/断路保护；
- 3）水压保护；
- 4）过载熔断保护；
