产品介绍
WSF波长抑制滤波器 Teraxion光纤带阻陷波滤波器

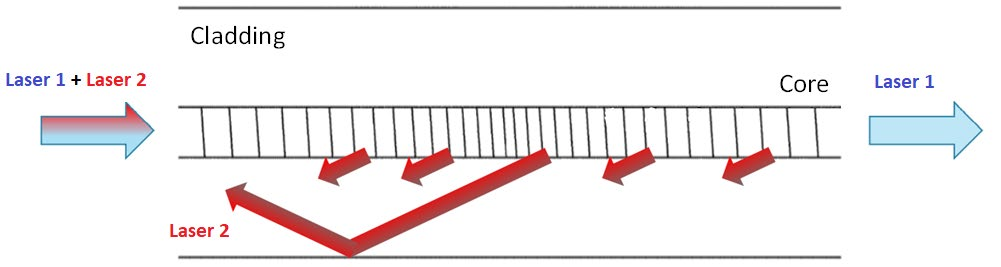

WSF 系列是全光纤带阻（陷波）滤波器，用于选择性地衰减或阻挡一个或一系列波长，同时允许其他波长通过。利用TeraXion 公司的倾斜 FBG 滤波器技术，WSF 巧妙地引导不需要的信号穿过光纤包层，从而将其安全地提取出来。 WSF 带阻滤波器可用于许多应用，典型应用包括串联或带内泵浦、光谱学、生物医学成像、显微镜或其他生命科学或科学应用。
TeraXion 专有的 FBG 制造工艺可实现宽反射带宽和低损耗反射器，从而减少非线性效应并实现效率激光器。
产品特征
? 全光纤解决方案
? 好的功率处理能力
? 不需要循环器（传输滤波器）
? 串联滤波器
? 低插入损耗
? 低回波损耗
? 可提供不同波长和配置供选择
技术规格
光学参数 | 规格 |
室温下的通带中心波长（CWLpass） | 1010 to 1040nm |
室温下的阻带中心波长（CWLstop） | 1040 to 1090nm |
阻带带宽 | 5 to 20nm |
阻带衰减损耗 | ≥ 20dB |
插入损耗 | ≤ 0.15dB |
输入侧回波损耗 | ≥ 30dB |
输出侧回波损耗 | ≥ 30dB |
波长参考 | 空气 |
功率处理 |
包层功率 | Up to 3000 W |
信号功率 | Up to 2000 W |
机械参数 |
尾纤长度 | 1m（标准） |
包装类型 | 低折射率重涂，长100 mm |
标准光纤参数 |
芯径 | 8 to 25 um |
纤芯NA | 0.06 to 0.15 |
包层直径 | 125 to 600 um |
包层NA | ≥ 0.42 |
产品规范 |
是否符合RoHS环境标准
| 符合 |

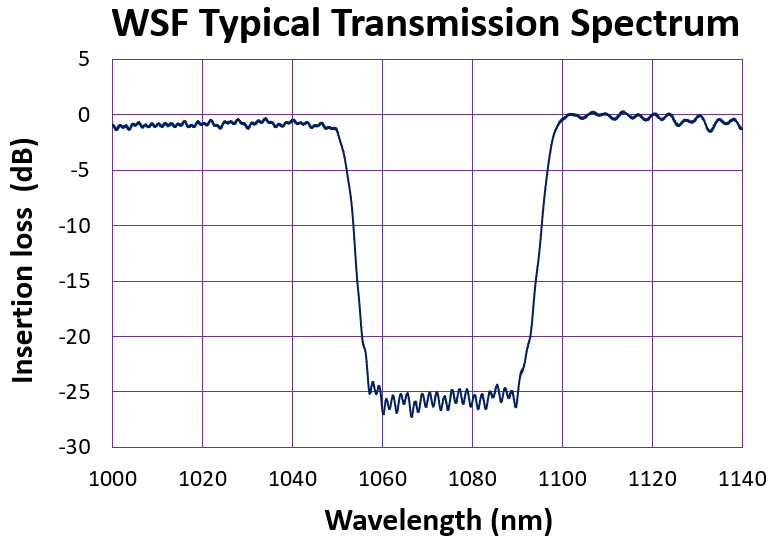

典型传输频谱
