产品介绍

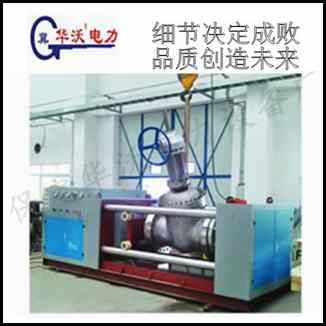

SYTW400-32卧式阀门试验台

　　SYTW400-32卧式阀门试验台主要用于测试阀门上线前及下线后阀门压力测试，阀门密封性测试，阀门强度测试。

　　适用于直通焊接式及直通法兰联结式阀门进厂、入库前或修研后安装前进行密闭试验。适用于GB4981的壳体试验、密封试验(低压密封试验及高压密封试验）及上密封试验（ISO5208），避免不合格阀门混入施工现场。

SYTW400-32卧式阀门试验台技术参数：

被测阀门公称通径DN：50-400毫米（法兰联结阀）

50-100毫米（焊接阀）

测试压力ＰＮ：不于32MPa

   额定电压    ：交流380V

   额定功率    ：8.5KW

   控制线路电压：交流220V

   液压用油    ： N46号液压油（液压油自备）

   油路系统压力：不于25MPa

   油温不超过60℃，不低于2℃

试验介质：水（允许加防锈剂）、煤油或粘度不大于水的其他介质；

试验温度（环境温度）：2℃～40℃

夹持长度：850mm

  夹持长度：50mm

横向间距：670mm

   夹持力：50(T)

  起重重量：300kg

   外形尺寸：305×135×220 (cm)

1、阀门测试压力与通径关系按下表对照。
