台北华沃链条式阀门研磨机,闸阀在线维修专用

台北华沃链条式阀门研磨机特点：

●适用于闸板阀阀座和阀芯。
●提供研磨耗材（进口背胶砂布、背胶砂纸；砂纸成型背胶圆片、金刚石磨片等）

台北华沃链条式阀门研磨机研磨步骤：

（一）闸阀阀座的研磨

1．选择研磨盘

根据阀座密封面的大小选择合适的研磨盘，除随机所带的研磨盘，如需其它尺寸的可参考其结构另行配制。

2．安装研磨盘

把研磨盘贴附于探臂的法兰盘上，要求安装要到位，再用螺钉紧

固，装好后研磨盘应能转动。

3．固定底座及调整支架固定底座的装夹方式为三点紧固，紧固底座上的三点上定要平稳地固定在阀体的法兰上，装夹方式一般分为以

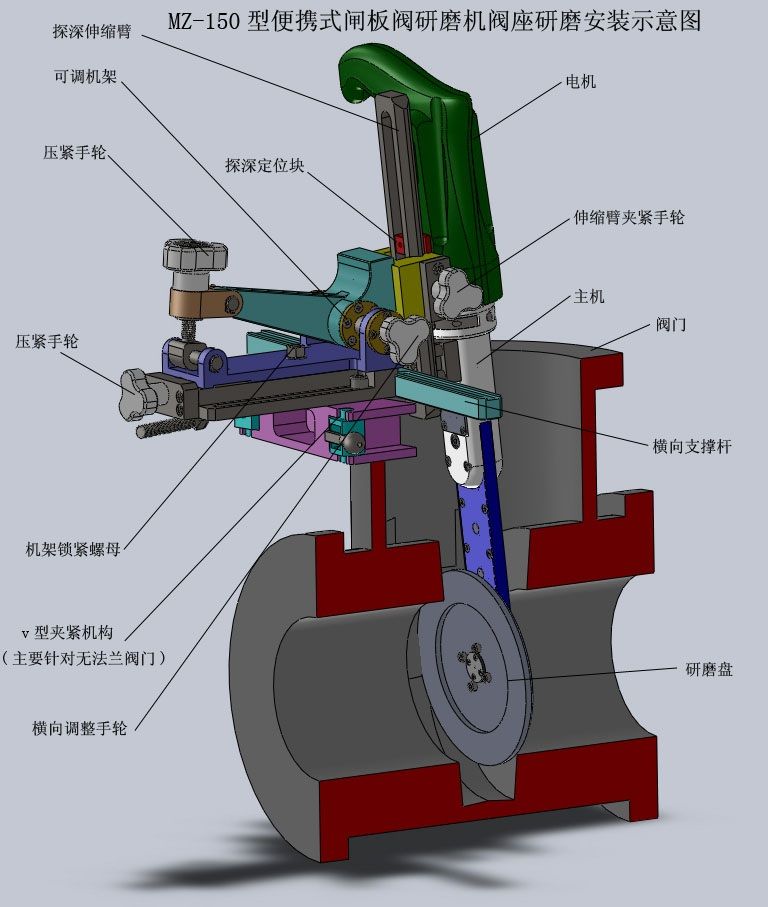

下几种：(见示意图)

（1）直接固定方式：根据所需研磨的密封面将底座直接固定于阀体上的一种方式。包括带法兰的阀体。不带法兰的阀体，研磨联接法兰。

（2）间接固定方式：根据所需研磨的密封面周围的环境而需要借助于其他物体将底座进行固定的一种方式。

如：用随机所带的压板及阀体上的栽丝固定底座。不论用哪种方法，均要将底座固定平稳、牢固，不可过于倾斜。（注意，研磨闸阀阀体时，底座一定要在被研磨面的中心线上） 固定好底座后，把调整支架通过底座上的压板及螺钉将其紧固。要求调整支架的平面超过被研磨面。

4．确定伸缩臂长度

用钢卷尺测量阀门密封面最底部到底座的距离，根据此距离调整伸缩臂长度使研磨片的外径到定位调整组件的顶尖距离与其大致相等。若伸缩臂长度不够时，可以微量调整摆角滑架上的球头顶丝在机体上的位置，以保证研磨盘到被研磨面，然后紧固手把。

5．电机的安装

松开螺钉，把电机插入到驱动轴内，到位后拧紧螺钉。

要求：电机接头一定要安装到位。电机一定要紧固。

6．组装、调整

（1）将已装好研磨盘的伸缩臂组件用摆角滑架上的球头顶丝插到调整支架上的定位孔中。

（2）紧固手柄。

（3）调整研磨盘的位置，使研磨片压在被研磨面上。

ａ．调整手轮，使研磨片压在被研磨面上，但不要过紧，以研磨盘能用手转动为好。

ｂ．用摆角滑架上的球头顶丝调整研磨盘上、下的位置，使其上、下覆盖于被研磨面上。

ｃ．用左右调节手轮调整研磨盘左、右覆盖于被研磨面上。总之，把研磨盘上研磨片的中心调整到被研磨环带的中心上，并保证均匀地贴在被研磨面上。若不好对中，可根据研磨片露出被研磨面的距离是否均等来判定。

7．试运转，调整将整机装好后，调整进给手轮使研磨盘与被研磨面接触上且用手搬动时，有轻微的活动为止。然后做进一步调整，以确定研磨片已覆盖在被研磨面上。

8．开机运转：

一切调整正常后可开机运转，启动电机使研磨盘在无障碍下开始

低速转动，用手轮进给，不可一次进给太多，开始时，以１／４圈为宜，以后逐渐减少。一般磨小阀门时转速稍慢为宜。

9．关机检查，更换砂纸（布）：

关机后检查被研磨面和砂纸（布）。（若胶带残留物不宜去除，可用bing酮清洗）检查或更换砂纸（布）后导轨不需任何调整即可用摆角滑架的球头顶丝放到调整支架的定位孔内，旋转机体锁紧手轮紧固后继续研磨。

（二）阀芯的研磨

1．用随机所带的阀口装夹底座把可调支架固定好。

2．用分段式阀芯研磨底座前的V形铁和定位支架把要研磨的阀板固定好，并将分段式阀芯研磨底座依所研阀芯调整好角度（以万向节不弯曲转动为佳）。如果阀芯较大在底板上不便固定，可把可调支架反向安装，把要研磨的阀芯放在一个合适的平板上。见图5

3．其他操作步骤同研闸阀阀座。

（三）其他可研磨的阀门及法兰盘的操作和装卡方式参考以上所述的操作步骤及示意图。

六、研磨工艺

1．粗磨：

用磨片贴60＃-120＃之间的砂纸（布）干磨，或者用金刚砂研。

2．细磨：

用磨片贴240＃左右的砂纸（布）干磨，达到抛光的目的。

3．精磨：

①用磨片贴400＃以上的砂纸（布）进行精磨。

②用对研板（注：对研板可自行加工、用本产品或手工在０级平板上研磨后方可使用，具体结构可参考产品中所带的不可调整的研磨盘）贴400＃砂纸（布）进行精磨， 以达到密封耐压之目的。

注意：用砂纸（布）进行研磨时请不要加水。

七、台北华沃链条式阀门研磨机保养与维护

1．使用前应把齿轮涂上二硫化钼（黄油）。

2．使用期间要定时清洁齿轮。

3．使用后应认真进行清洁各个部件，并取下研磨砂纸（布），涂好油后放回包装箱妥善保管。
