产品介绍

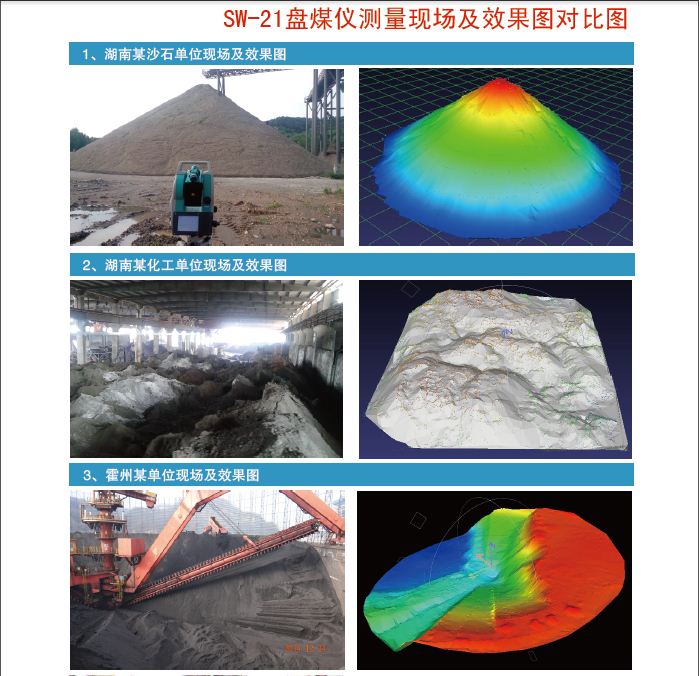

本产品采用最新激光测量技术，最大测量范围1000米（自然反射目标500米），精度小于5毫米，测量速度最大3点/秒钟；采用高精度光电编码器进行角度测量，精度高达2秒，不受环境影响；仪器半自动工作，工作时仅需人员转动望远镜进行扫描，扫描数据直接存储到内存中；专业三维建模Surveymapping软件，功能强大，直接读取内存中扫描点数据，生成DTM模型；可统出体积、面积、表面积、体 积差等空间数据信息；仪器体积小巧，重量仅重5.3公斤，携带方便；安装快捷，比人工单点测量方式采集数据效率更高，可让您随时掌握需要的信息；SW11是我公司最新开发的三维激光扫描系统，可以应用物料库存量的测量以及其它三维扫描应用。整个系统主要由高精度角度测量系统和高频激光测距部分组成.
角度测量 |
水平角范围 | 0-360° |
垂直角范围 | -45°- +90° |
水平角精度 | 2″（2″=0.0005°） |
垂直角精度 | 2″（2″=0.0005°） |
最小读数 | 1″/ 5″可选 |
测角方法 | 绝对编码，动态测量 |
角度补偿方式 | 电子补偿 |
角度补偿范围 | ±3＇（补偿范围内仪器自动消除仪器不平对角度的影响） |
采点速度 | 2-3点/秒 |
合作目标距离测量 |
圆棱镜测程 | 1700 m |
反射板 | 500-600m |
建筑物测程 | 200-300m |
测距精度 | 小于5mm |
无合作目标距离测量 |
测距激光波长 | 905 |
测距激光类型 | 1级人眼安全激光（最安全等级） |
煤堆测程 | 80-100m |
测距精度 | 3mm |
最小距离读数 | 1mm |
激光发散角 | 100 m处光斑大小：＜750px |
| |
数据存储/通讯 |
可扩展内存 | 标配8G内存，可扩充至32G |
数据接口 | U盘、蓝牙、Wifi |
数据格式 | 文本格式/CSV 格式 |
激光导向光 |
导向范围 | 0-500m |
激光类型 | 红绿光兼备 |
望远镜 |
放大倍数 | 30倍 |
物镜口径 | 45mm |
视场 | 1°30＇ |
调焦范围 | 0.5m至无穷远 |
显示屏 |
显示屏 | 3.5寸电阻式彩色触摸屏， 640×480像素，亮度可调节 |
操作系统 |
Windows Mobile | 6.5 |
主频 | 800MHz |
激光对点器 |
类型 | 红色激光点 |
对中精度 | 1.5m处对中精度1.5mm |
电池 |
类型 | 7.4V可充电锂电池,3000mA |
操作时间 | 双电池在打开激光条件下可工作8小时以上 |
物理指标 |
整机重量 | 5.3kg |
物理尺寸 | 160*150*335mm |
环境指标 |
工作温度范围 | -30℃到+60℃，极地耐低温型-40℃到+60℃（可定制） |
防尘/防水 | IP55，防雨防尘 |
湿度 | 95％，无冷凝 |
机载盘煤软件功能 |
测量方法 | 后方交会法，站点测量法，角度定向法 |
控制点数量 | 无限制，可选择内存中任意控制点进行定位定向 |
实时图形显示 | 有 |
实时噪点去除 | 有，可现场自动去除树木，围墙，煤棚，机械设备的噪点 |
实时体积计算 | 有 |
原始坐标输出 | 有原始坐标数据输出，便于用户验证检查，数据兼容性好 |
盘煤软件功能 |
三维建模方法 | DTM三角网法 |
体积计算方法 | 可分堆分块分层计算 |
智能测量导航 | 有 |
三维动态观察 | 有 |
