德国NewSonic超声波硬度计SonoDur3
坚固耐用,易于使用,快速准确 德国制造
屏幕直接增加趋势图,用起来更直接明了

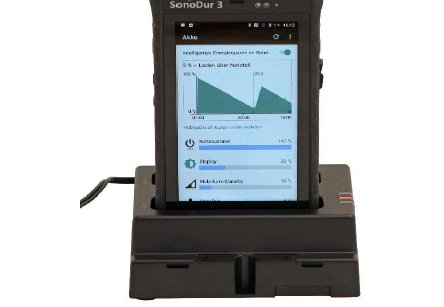

可以配个座充,插在上面,更加简易随手
UCI硬度测试方法已经证明其适用于移动,现场硬度测试以及自动化批量生产。NewSonic提供手动和电动探头,具有1N至98N的各种测试力,可根据UCI方法工作,几乎可用于所有质量保证和生产应用。
除了便携式标准产品外,我们还提供特殊的解决方案和测试设备,用于生产线上的自动硬度测量。
SonoDur3更好的硬度测试方法
超声波接触阻抗
规范:ASTM A 1038和DIN 50159-1,2
转换:ASTM E 140-13,EN ISO 18265
德国NewSonic超声波硬度计SonoDur3
仪器功能
背带,边缘保护,IP65,MIL-810G(振动,冲击,跌落)
5英寸亮色显示屏,光滑玻璃屏蔽,便于清洁
直接功能访问,只需通过触摸,直观的菜单控制,非常适合MIC10 / MIC20用户和其他人
班次开始时无需设置 - 可立即使用
Android操作系统和数据传输
USB:使用.txt格式传输测量数据文件管理器
WLAN:自动传输单个值,完成数据步骤
蓝牙:手动传输一组测量数据
测量数据和设置的“无限”存储容量智能管理
简单的数据访问和合格的可追溯
评估结果可以预定义文件名,自动关闭
数据集AllMeas - 存储的结果汇总列表数据集
可靠的测量具有长期稳定性的技术
高效的工作工具,优化了检查员的日常需求
独特可以完全按照校准DIN 50159-2后的DAKKS
(校准曲线150 - 至900 HV试验力)
测量规范:
测量原理 | 对应于DIN 50159、ASTM A1038的UCI方法 |
测试探头 | 金属维度 136° |
探头规格 牛顿比例(1kgf = 9.81 N) | 电机探头(HV 0,1-HV 0,8):0.1 kgf(1N),0.3 kgf(3N),0.8 kgf(8.6N) 手动探头(HV 1- HV 10):10N (1 kgf), 30N (3kgf), 49N (5kgf), 98N (10kgf) (根据要求提供其他规格探头) |
硬度和范围 (根据相关标准),在本表中A1分别为T1,T2(低合金钢)。 不同的测量范围适用于其他材料。超过限制时,转换范围将延长。除了HV中的原始数据外,计算值以红色突出显示。 注意: 转换是acc。最新的ASTM E140-12b?1(2013)和EN ISO 18265:2014。 转换为拉伸强度:仅限98N(10kgf)探头。 | 维氏硬度 里布硬度/布氏硬度 罗氏硬度 罗氏硬度 罗氏硬度 罗氏硬度 罗氏硬度5,6 罗氏硬度(仅适用于EN ISO 18265) 罗氏硬度 努普硬度 (仅适用于ASTM E140) Shore (仅适用于ASTM E140) 张力强度 | HV HB HRB HRC HRE HRF HRA HRD HR45N HK HS MPa | 10 – 1999 (9999) 76 – 618 41 – 105 20,3 – 68 70 – 108,5 82,6 – 115,1 60,7 – 8 40,3 – 76,9 19,9 – 75,4 87 – 920 34,2 – 97,3 255 – 2180 |
测量精确度* | <4%(HV5 HV 10)。其他探头规格和范围见下面的表。 |
相对可重复度* | <5%(HV5 HV 10)。其他探头规格和范围见下面的表。 |
*超过DIN 50159,取决于测试负载和范围(见下表)。规格适用于使用维氏参考块并根据标准DIN 50159中给出的测试条件进行的5次测量。
探头规格 | 测量精确度 [%] | 相对可重复度 [%] |
< 250 HV | 250 HV - 500HV | 500 HV - 800 HV | > 800 HV | < 250 HV | > 250 HV |
HV 0,1 | 5 | 6 | 7 | 8 | 8 | 6 |
HV 0,3 | 5 | 6 | 7 | 8 | 8 | 6 |
HV 0,8 | 4 | 4 | 5 | 6 | 8 | 6 |
HV 1 | 4 | 4 | 5 | 6 | 8 | 6 |
仪器和探头技术参数:
工作时间 | 测量运行>10小时(取决于系统性能、温度和仪器设置),连续运行8小时,可快速更换电池组(3.7V 3900mAh Lipolymer) |
工作温度 | 探头: 0°C to ~ +45°C 仪器: -10° ~ +50°C //充电 +10°C ~ +40°C |
储存温度 | -20°C ~ +70°C |
湿度 | 最大90%, 非凝结 |
尺寸 | 仪器约164x86x23 mm,电机探头_38mm,L=190 mm 手持式探头_25 mm,L=176 mm(杆自由长度约12.5 mm) 手持探头_25 mm,L=207 mm(自由长度杆约43 mm) |
重量 | 仪器约320克(包括电池组) 手持式探头约280 gr,电机探头约370 gr |
德国NewSonic超声波硬度计SonoDur3

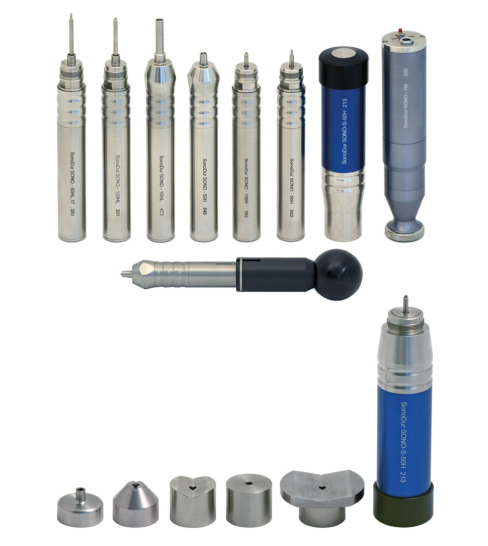

探针选择
电机探头(HV 0,1 - HV 0,8):0.1 kgf,0.3 kgf,0.8 kgf
手持式探头(HV 1 - HV 10):1 kgf,3kgf,5 kgf,10 kgf
探针选择:
SONO-1M: HV0.1(1N) 适合于薄层,抛光的表面检测
SONO-3M: HV0.3(3N) 铜合金材料, 铬镀层>1000HV
SONO-8M: HV0.9(8.6N)与HV1适用性相似
SONO-10M: HV1(10N) 用于表面硬化层检测(热处理车间)
SONO-50M: HV5(49N) 常规硬度检测
SONO-100M:HV10(98N)用于DIN EN ISO 1090标准,焊缝,切割边缘检测
适用于超声波接触阻抗法:工具和机械制造,装备制造,建筑,造船业,风电,化学药品,汽车,航空航天,设备维护和监控
适用的材料:各种金属制品,硬质合金,超合金,陶瓷,工业化学材料(且测量时对工件质量没有要求)
检测: 热处理程度材料分选
配置:
SonoDur3,带有数据记录器和数据输出的硬度测试仪,数据传输到PC(USB,WLAN
或蓝牙分别。),包括。 SONO3-NG,电源,SONO2-NG / USB 电缆,SONO2-HM1,5米
探头连接电缆,SONO3-TK-1,运输箱,SONO-CD,产品-BIS-Stick,SONO3-保护箱
